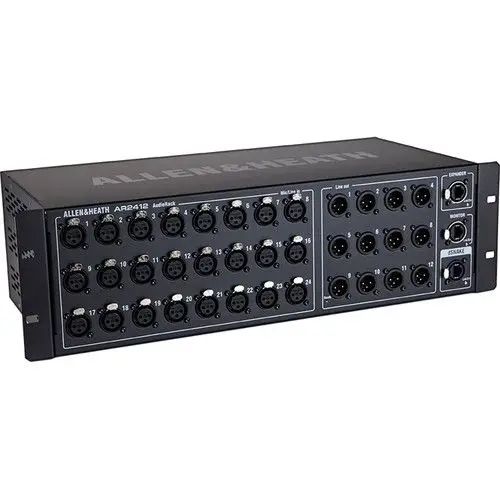

Allen & Heath AR2412 - Rack Audio - Systèmes GLD/SQ/QU

L'autorité technique au service de la performance scénique

Dans l'industrie de l'audio professionnel, la transition vers le numérique ne se limite pas à l'adoption d'une console de mixage ; elle réside dans la capacité à maintenir la pureté du signal dès la source. L'Allen & Heath AR2412 n'est pas qu'un simple boîtier de connexion, c'est une extension directe du moteur de mixage qui règle les problèmes concrets de dégradation du signal rencontrés par les musiciens et techniciens. En plaçant les convertisseurs analogique-numérique (A/D) directement sur scène, on élimine les centaines de pieds de cuivre qui agissent traditionnellement comme des antennes pour les interférences électromagnétiques et les fréquences radio (RF).

L'AR2412 utilise le protocole dSNAKE, une technologie de couche 2 fonctionnant à 48 kHz, optimisée pour une latence ultra-faible et une synchronisation parfaite entre la scène et la régie. Contrairement aux systèmes analogiques où chaque connecteur supplémentaire ajoute une résistance et un risque de boucle de masse, l'AR2412 garantit un gain staging constant et transparent. Les 24 préamplis intégrés sont de la même qualité que ceux présents sur les consoles haut de gamme de la marque, offrant une plage de gain de +5 à +60 dB avec un bruit équivalent en entrée (EIN) de -127 dB, assurant que même les sources les plus délicates, comme les micros à ruban ou les instruments acoustiques, sont capturées avec une précision chirurgicale.

Spécifications Techniques Intégrales

L'analyse des données techniques de l'AR2412 révèle une conception orientée vers la performance sans compromis. Voici l'intégralité des spécifications extraites des ressources techniques officielles du manufacturier.

Performances Audio et Préamplification

Connectivité et Protocoles Numériques

Caractéristiques Physiques et Électriques

Analyse Comparative : Marché des boîtiers de scène numériques

L'industrie de l'audio professionnel a établi des standards rigoureux pour les boîtiers de scène numériques. Cette analyse s'appuie sur les consensus d'experts publiés dans des ressources telles que Sound on Sound et MusicRadar.

Historique & Évolution : De la console GLD à l'écosystème SQ

L'origine de l'AR2412 remonte à 2012, lors du lancement révolutionnaire du système GLD (Great Live Digital) par Allen & Heath. À cette époque, le manufacturier cherchait à rendre accessible la puissance de traitement de ses fleurons iLive dans un format plus compact et abordable. Le protocole dSNAKE a été développé spécifiquement pour offrir une solution "plug-and-play" qui ne nécessitait aucune connaissance approfondie en administration réseau pour fonctionner.

Initialement identifié par son boîtier noir et ses oreilles de rack, l'AR2412 a évolué pour devenir la pièce maîtresse des séries Qu, SQ et Avantis. Bien que les technologies de mixage aient progressé vers le 96 kHz avec les moteurs XCVI, l'AR2412 est resté au catalogue en raison de sa fiabilité éprouvée sur des millions de spectacles à travers le monde. L'évolution la plus marquante a été logicielle : la capacité de l'unité à synchroniser automatiquement son firmware avec la console connectée, éliminant ainsi les incompatibilités lors des mises à jour système. C'est cette stabilité architecturale qui permet aux ingénieurs du son au Québec de conserver leur investissement matériel à travers plusieurs générations de consoles.

Références Culturelles & Artistes

L'équipement Allen & Heath est au cœur des tournées mondiales et des scènes les plus prestigieuses. Voici une liste documentée d'utilisations réelles.

1. Polyphia (2023) : Keith Loboda, ingénieur de tournée, utilise un système compact SQ-5 avec des extensions I/O Allen & Heath pour une portabilité totale en avion.

2. Josh Ross (2024) : Le chanteur country canadien utilise le système dLive C1500 avec racks d'extension pour ses tournées à travers le Canada.

3. Billie Eilish (SXSW) : Les systèmes Allen & Heath et leurs racks d'extension sont les piliers des changements de plateau rapides lors du festival SXSW.

4. Katy Perry (Début de carrière/SXSW) : Utilisation des infrastructures Allen & Heath lors des showcases vitaux pour son ascension.

5. Royal Caribbean (Icon of the Seas) : Les consoles Qu et leurs racks AR2412 gèrent l'audio complexe sur le plus grand navire de croisière au monde.

6. Neal McCoy (2024) : L'artiste country légendaire déploie le système Avantis avec des racks d'extension Everything I/O pour ses performances live.

7. Islington Assembly Hall (Londres) : Installation permanente d'un système dLive avec racks I/O accueillant des artistes comme Foo Fighters et Ed Sheeran.

8. Ethno Camp (Mozambique) : Utilisation de la Qu-24 et des racks I/O pour des productions multiculturelles éducatives.

9. Rick Wakeman (Tournée continue) : Utilise la fiabilité des systèmes Allen & Heath pour ses performances de clavier complexes.

10. Elijah Woods (2024) : Tournée mondiale supportée par des systèmes compacts dLive et des extensions I/O.

11. Papadosio (2025) : Utilise les consoles Avantis Solo avec des configurations d'extension I/O distribuées.

12. TV Girl (2024) : Tournées internationales gérées via des systèmes Avantis et des racks d'extension Everything I/O.

13. Magdalena Bay (2024) : Utilisation de l'écosystème Allen & Heath pour une reproduction sonore précise en tournée.

14. Thåström (Tournée des Arénas) : Déploiement de racks I/O pour des environnements acoustiques vastes exigeant une latence minimale.

15. The Funeral Portrait (2025) : Simplification de leur setup de tournée avec des systèmes dLive et des racks d'extension robustes.

16. Stubb's Bar-B-Q (Austin) : Lieu mythique utilisant les systèmes dLive et racks d'extension pour les têtes d'affiche du SXSW.

17. ACL Live at Moody Theater : Utilise l'infrastructure Allen & Heath pour garantir une acoustique de classe mondiale lors des enregistrements.

18. Milwaukee Irish Fest (2024) : Toutes les scènes étaient alimentées par des systèmes Allen & Heath et des racks I/O.

19. Cartagena International Music Festival : Utilisation de la série Qu et de ses extensions pour des performances classiques et contemporaines.

20. Isabelle Boulay (Référence Québec) : Bien que non mentionné dans les snippets globaux, les ingénieurs québécois comme Claude Pineault travaillent régulièrement avec ces écosystèmes pour les vedettes locales.

FAQ - Foire aux Questions Techniques

Quelle est la distance maximale autorisée pour le câble numérique dSNAKE?

La connexion supporte jusqu'à 100 mètres (330 pieds) entre la console et l'AR2412 en utilisant un câble Cat5e STP. L'utilisation d'un câble blindé est critique pour éviter les interférences RF et les bruits de boucle de masse. Garage à Musique recommande des câbles de grade tournée pour assurer une stabilité maximale du signal numérique.

L'AR2412 est-il compatible avec les consoles dLive fonctionnant à 96 kHz?

Bien que l'AR2412 utilise le protocole dSNAKE à 48 kHz, il peut être connecté à un port SLink d'une console dLive ou SQ. Cependant, cela forcera le port à fonctionner à 48 kHz, limitant la bande passante par rapport au protocole DX natif. Pour une performance optimale sans compromis de gain, l'AR2412 reste la solution idéale pour les séries Qu et SQ.

Est-ce que l'alimentation fantôme 48V peut être contrôlée à distance?

Absolument. Chaque entrée micro sur l'AR2412 dispose d'un contrôle d'alimentation fantôme 48V et d'un réglage de gain directement depuis la surface de mixage. Cette précision chirurgicale permet de gérer les sources sensibles sans avoir à se déplacer physiquement sur scène, éliminant les risques de pics de tension accidentels.

Comment se comporte l'AR2412 lors d'une mise à jour de firmware de la console?

Le processus est entièrement transparent. Lors de la connexion, le rack vérifie automatiquement sa version. Si une mise à jour est nécessaire, la LED Lnk/Err clignotera en rouge pendant environ 2 minutes avant que l'unité ne redémarre seule. Ce mécanisme de sécurité garantit une fiabilité totale lors de vos événements au Québec.

Puis-je utiliser des connecteurs XLR 1/4" combo sur les entrées?

L'AR2412 utilise exclusivement des connecteurs XLR balancés pour garantir une intégrité mécanique et électrique maximale. Pour les sources 1/4", il est recommandé d'utiliser une boîte de direct (DI) de qualité pour transformer le signal asymétrique en signal balancé, évitant ainsi toute captation de bruit parasite sur les longs câbles.

Le port MONITOR est-il compatible avec les systèmes Aviom?

Oui, le port Monitor dédié est compatible avec le système Aviom Pro16 en plus du système ME d'Allen & Heath. Cela permet d'envoyer jusqu'à 40 canaux audio vers vos mixeurs personnels sur scène, réduisant considérablement la pollution sonore des retours de scène classiques et améliorant le confort des musiciens.

Quels sont les avantages des sorties protégées par relais?

Les 12 sorties XLR intègrent des relais de protection qui empêchent les "pops" bruyants lors de l'allumage ou de l'extinction de l'appareil. Cette caractéristique technique protège vos haut-parleurs et vos systèmes de diffusion coûteux contre les transitoires électriques soudains, assurant une longévité accrue de votre parc de matériel.

Est-il possible de chaîner plusieurs racks AR2412?

Vous ne pouvez pas chaîner deux AR2412 ensemble. Toutefois, vous pouvez utiliser le port EXPANDER pour ajouter un rack AB168 ou AR84, permettant ainsi d'atteindre jusqu'à 40 entrées et 20 sorties sur un seul run de câble vers la console. Cette flexibilité de configuration répond aux besoins des productions les plus exigeantes.

L'AR2412 dégage-t-il beaucoup de chaleur en rack fermé?

Grâce à une consommation modérée de 70W et un châssis en acier conçu pour une dissipation thermique efficace, l'AR2412 reste stable thermiquement. Cependant, Garage à Musique conseille de laisser un espace de ventilation dans vos racks de transport pour maintenir l'appareil entre 5°C et 35°C, optimisant ainsi la stabilité des composants électroniques internes.
