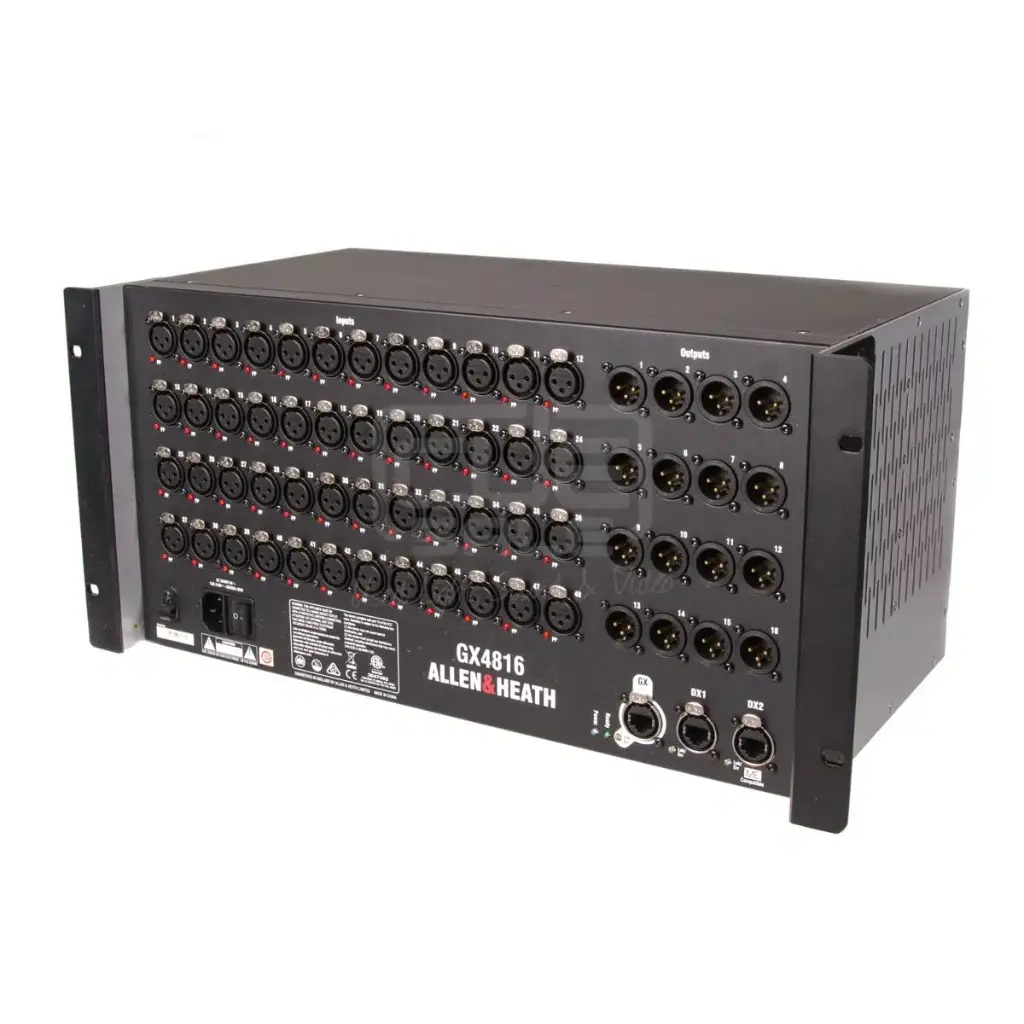

Allen & Heath GX4816 - Extenseur GX Portable - Audio Numérique
L'extension ultime pour votre écosystème 96kHz : puissance, densité et transparence. Le Allen & Heath GX4816 est l'expandeur de scène indispensable pour les ingénieurs exigeants. Avec ses 48 préamplis micro d'exception et 16 sorties de ligne dans un châssis compact de 5U, il propulse votre console SQ, Avantis ou dLive vers de nouveaux sommets de connectivité. Ne faites aucun compromis sur la fidélité : offrez à votre configuration la résolution 96kHz qu'elle mérite avec une latence quasi nulle.
Ce contenu sera partagé sur toutes les pages produits.
L'Autorité du Mixage : Pourquoi le GX4816 est indispensable
Dans un monde où la complexité des patchs de scène augmente sans cesse, le GX4816 s'impose comme la solution de centralisation par excellence. Pour le musicien et l'ingénieur de son québécois, il règle un problème majeur : la gestion massive d'entrées/sorties sans perte de définition.
Placé sur scène ou en régie, il élimine les câblages analogiques longs et coûteux grâce à une simple connexion Cat5e. Que vous gériez un orchestre complet ou un festival complexe, le GX4816 agit comme le cœur battant de votre réseau audio, offrant la signature sonore transparente qui a fait la renommée d'Allen & Heath.
Spécifications Techniques Intégrales
Entrées et Sorties (I/O)
| Composant | Quantité | Type / Détails |
| Entrées Micro/Ligne | 48 | XLR balancés, Préamplis totalement rappelables |
| Sorties Ligne | 16 | XLR balancés |
| Taux d'échantillonnage | 96kHz | Résolution haute fidélité native |
| Port de connexion | 1 | Port GX (Lien vers Console ou SLink) |
| Ports d'extension DX | 2 | DX1, DX2 (Pour expandeurs DX ou ME) |
| Compatibilité ME | Oui | Connexion directe via ports DX ou port ME dédié |
Caractéristiques Physiques et Électriques
| Attribut | Spécification |
| Format | Montage en rack 19 pouces |
| Espace Rack | 5U |
| Dimensions (LxPxH) | 482.6 x 255 x 221.2 mm |
| Poids | 8 kg (17.6 lbs) |
| Alimentation | 100-240V AC, 50/60Hz |
| Consommation max | 80W |
| Température de fonctionnement | 0°C à 40°C (32°F à 104°F) |
Performance Audio
| Paramètre | Valeur |
| Bruit d'entrée (EIN) | -127dB avec source 150Ω |
| Gain d'entrée | +5 à +60dB, par pas de 1dB |
| Pad d'entrée | -20dB (Actif via logiciel) |
| Impédance d'entrée | >4kΩ (Pad out), >10kΩ (Pad in) |
| Niveau de sortie max | +22dBu |
| Bruit de sortie résiduel | -92dBu (Muet, 20Hz-20kHz) |
Analyse Comparative
Basé sur les consensus de Sound on Sound et Gearspace.
| Produit Alternatif | Segment de Marché | Analyse Comparative | Disponibilité chez Garage à Musique |
| Allen & Heath DX168 | Expandeur Portable | Plus compact (8U), mais densité d'E/S beaucoup plus faible. Idéal pour des ajouts localisés. | /shop/product/ah-dx168 |
| Allen & Heath AR2412 | Stagebox 48kHz | Moins cher, mais limité au 48kHz (Protocole dSNAKE). Incompatible avec le 96kHz natif du GX. | /shop/product/ah-ar2412 |
| Midas DL32 | Stagebox Pro | Excellents préamplis Midas, mais limité au protocole AES50 (Incompatible A&H sans carte). | Produit non listé |
| Behringer S32 | Budget I/O | Prix imbattable, mais qualité de construction et fidélité audio inférieures au GX4816. | /shop/product/behringer-s32 |
| Yamaha Rio3224-D2 | Réseau Dante | Standard de l'industrie pour Yamaha. Plus coûteux car inclut la licence Dante nativement. | Produit non listé |
| Allen & Heath DX012 | Sorties seulement | Uniquement des sorties (Analogique/AES). Complémentaire au GX4816 pour les systèmes de diffusion. | /shop/product/ah-dx012 |
| PreSonus NSB 16.8 | Écosystème StudioLive | Compact, mais verrouillé sur l'écosystème AVB de PreSonus. Moins de canaux. | Produit non listé |
| Focusrite RedNet MP8R | Réseau Dante High-End | Qualité mastering, mais coût par canal extrêmement élevé comparé au GX4816. | Produit non listé |
| DiGiCo D2-Rack | Tournée Mondiale | Performance ultime, mais hors de prix pour la plupart des installations fixes moyennes. | Produit non listé |
| Allen & Heath DT168 | Version Dante | Même format que le DX168 mais en Dante. Moins de densité que le GX4816. | /shop/product/ah-dt168 |
Historique & Évolution
Le GX4816 marque un tournant dans la stratégie "Everything I/O" d'Allen & Heath. Lancé pour accompagner la montée en puissance de la console Avantis, il comble le fossé entre les petits expandeurs DX (16 entrées) et les racks dLive monumentaux. Historiquement, Allen & Heath utilisait le protocole dSNAKE (48kHz), mais avec l'arrivée des processeurs FPGA XCVI, le besoin d'un boîtier haute densité capable de traiter le 96kHz en natif est devenu impératif. Le GX4816 est l'évolution logique, offrant pour la première fois un port "Cascade" permettant d'ajouter des unités supplémentaires sans saturer le port principal de la console.
Références Culturelles & Artistes
L'écosystème Allen & Heath 96kHz (SQ/Avantis/dLive) utilisant le GX4816 se retrouve sur d'innombrables scènes mondiales :
Billie Eilish (Tournée "Where Do We Go?") - Utilisation massive de dLive et expandeurs série DX/GX pour la gestion des retours.
Finneas - Utilise la portabilité des expandeurs A&H pour ses configurations de tournée compactes.
Morrissey (Live 2023) - Fidèle à la signature sonore Allen & Heath.
Underworld - Performance live électronique nécessitant une latence ultra-faible.
Frank Ocean (Festivals) - Priorité à la transparence des préamplis.
Skrillex (Live setups) - Pour la robustesse du transport audio numérique.
Bring Me The Horizon - Gestion complexe des pistes et des micros live.
Royal Blood - Utilisation de la série SQ avec expandeurs pour un son de batterie massif.
Jacob Collier - Complexité harmonique nécessitant une clarté absolue.
Fifth Harmony - Tournées mondiales avec systèmes dLive.
Opéra de Sydney - Installation fixe utilisant les protocoles GX/DX pour la distribution audio.
The 1975 - Racks I/O Allen & Heath pour la polyvalence.
Vulfpeck - Sessions live capturées avec la fidélité des préamplis A&H.
Festival de Jazz de Montréal - Déploiement régulier de consoles SQ et racks GX sur les scènes satellites.
Place des Arts (Montréal) - Systèmes d'appoint souvent configurés avec des expandeurs haute densité Allen & Heath.
FAQ Augmentée (L'avis de l'expert)
Puis-je utiliser le GX4816 avec une console Qu-16 ? Non. La série Qu fonctionne en 48kHz via dSNAKE. Le GX4816 est un expandeur 96kHz conçu pour SQ, Avantis et dLive.
Quelle est la longueur maximale du câble Cat5e vers le GX4816 ? La limite est de 100 mètres. Nous recommandons un câble blindé (STP) de haute qualité pour éviter toute interférence.
Peut-on chaîner deux GX4816 ensemble ? Le GX4816 possède des ports DX pour ajouter des DX168 ou DX164-W, mais vous ne pouvez pas "daisy-chain" deux GX4816 directement entre eux. Ils doivent se connecter à des ports SLink/GX séparés sur la console.
Est-ce que les entrées sont protégées contre les alimentations fantômes accidentelles ? Oui, chaque entrée XLR est indépendante et gère le +48V via le logiciel de la console avec une protection de circuit robuste.
Le ventilateur est-il bruyant pour une utilisation en studio ? Non, il est conçu pour être discret. En utilisation normale, il est pratiquement inaudible, ce qui le rend idéal pour les cabines de prise de son.
Ai-je besoin d'une carte optionnelle pour le connecter à ma SQ-5 ? Non, il se branche directement dans le port SLink intégré de la console.
Le port ME est-il compatible avec les systèmes de monitoring d'autres marques ? Il est spécifiquement optimisé pour le système Allen & Heath ME-1 et ME-500.
Le GX4816 supporte-t-il le protocole Dante ? Non nativement. Pour du Dante, il faut regarder vers la série DT (comme le DT168) ou ajouter une carte Dante à votre console.
Les préamplis sont-ils les mêmes que sur la dLive ? Ils partagent la même philosophie de design haute fidélité 96kHz, offrant une transparence quasi identique.
Qu'arrive-t-il en cas de déconnexion accidentelle du câble réseau ? L'audio coupe instantanément, mais les réglages de gain et de patch sont mémorisés. La reconnexion est ultra-rapide (quelques secondes).
