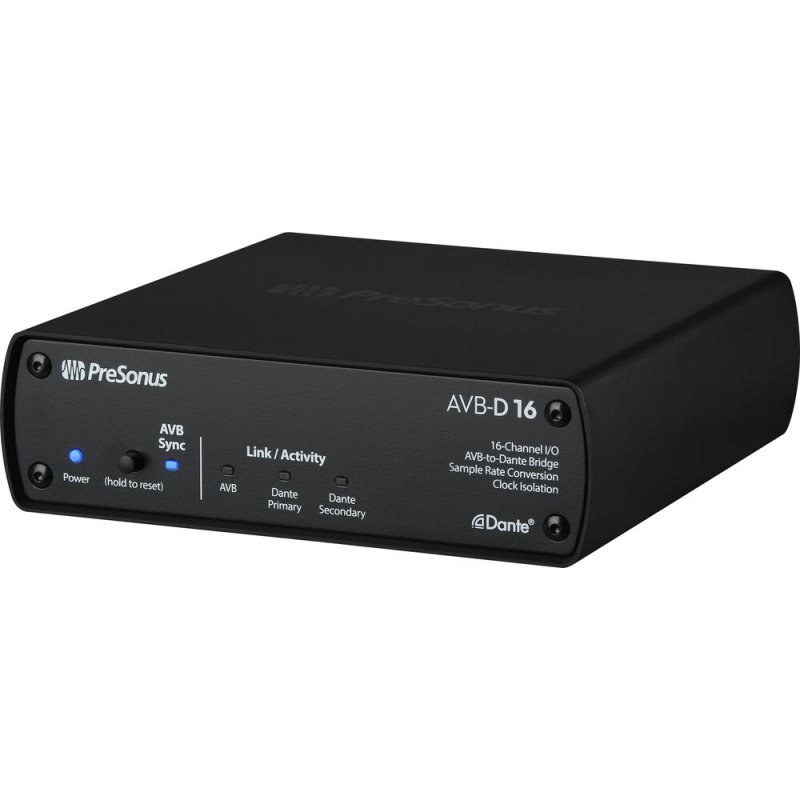

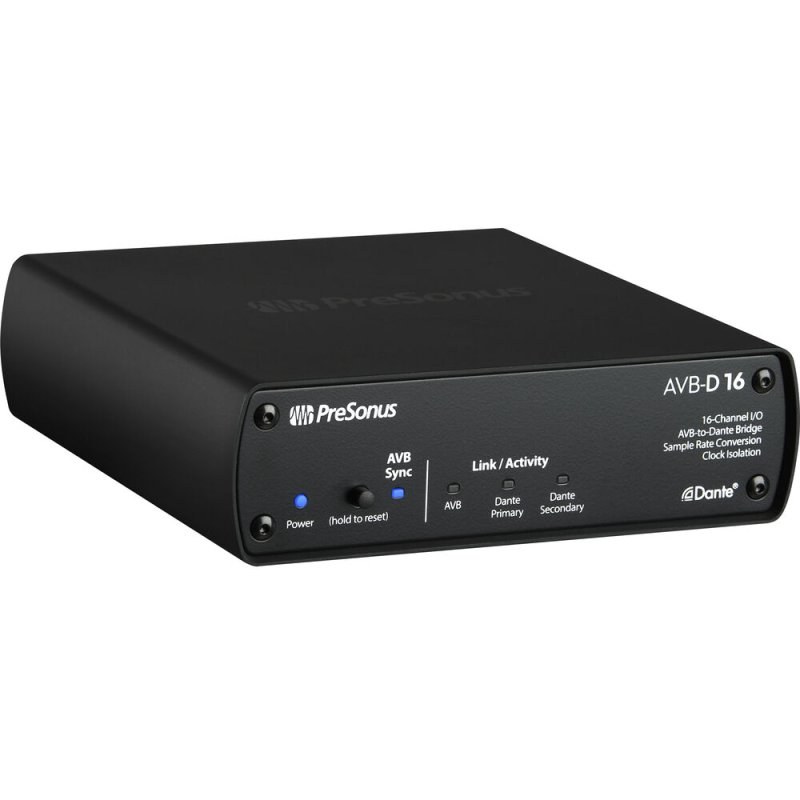

PreSonus AVB-D16, pont réseau AVB vers Dante 16 x 16
Le PreSonus AVB-D16 est un pont qui fait passer 16 canaux audio dans chaque sens entre un réseau AVB StudioLive Series III et un réseau Dante. Il évite d'ajouter une carte d'option à la console : on le branche, on route les canaux, et les deux systèmes s'entendent.
Ce qui le distingue
- 16 x 16 canaux côté AVB et 16 x 16 canaux côté Dante
- Conversion de fréquence asynchrone : chaque réseau garde sa propre horloge
- Dante jusqu'à 96 kHz pendant que l'AVB reste à 48 kHz
- 1 port AVB et 2 ports Dante (primaire et secondaire) sur connecteurs etherCON
- Plusieurs AVB-D16 en parallèle pour dépasser 16 canaux
Un appareil, deux réseaux indépendants
Dans le logiciel Dante Controller comme dans Universal Control ou sur l'écran d'une console Series III, l'AVB-D16 se présente comme un simple appareil de 16 x 16. On y envoie jusqu'à 16 sources du réseau AVB vers n'importe quelle entrée Dante, et on reçoit 16 canaux Dante vers les consoles, les mélangeurs personnels EarMix 16M ou les sorties des stagebox NSB.
Le pont ne transmet que l'audio, pas les données réseau : routage et horloge se gèrent de chaque côté, et un même ordinateur ne peut pas être branché aux deux réseaux en même temps. Le port Dante secondaire sert à un réseau redondant.
Ce qu'il faut prévoir
Un câble Ethernet CAT5e ou CAT6 pour chaque liaison, un commutateur compatible AVB comme le SW5E de PreSonus, et les derniers micrologiciels sur tous les appareils du réseau. Utilisé sans console, avec des NSB ou des EarMix 16M seulement, l'AVB-D16 demande un contrôleur AVDECC tiers.
Fiche technique
| Canaux AVB | 16 entrées et 16 sorties |
|---|---|
| Canaux Dante | 16 entrées et 16 sorties |
| Fréquences AVB | 44,1 et 48 kHz |
| Fréquences Dante | 44,1, 48, 88,2 et 96 kHz |

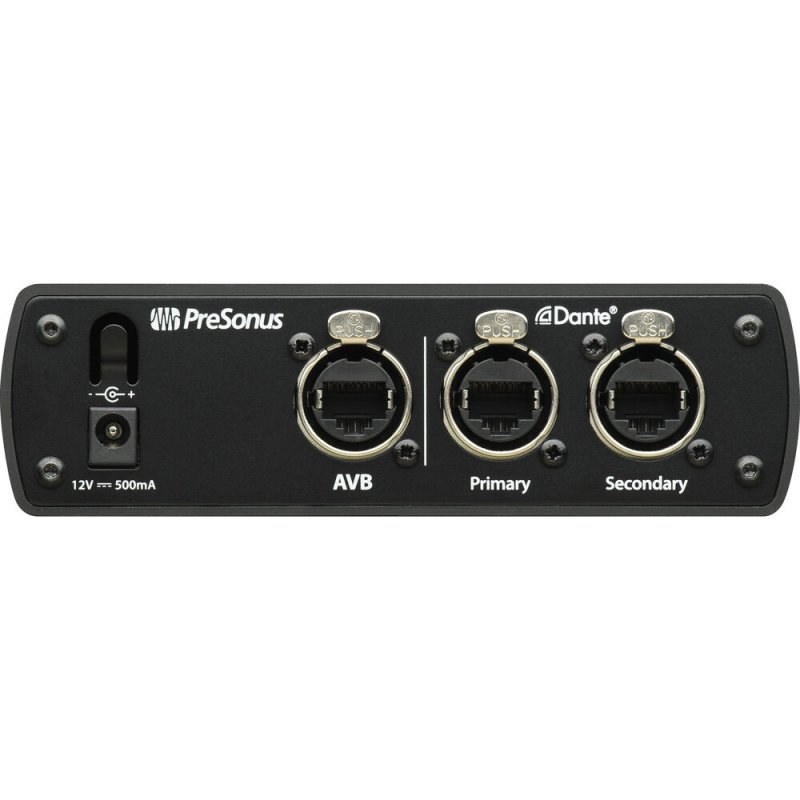

| Ports | 1 AVB, 2 Dante (primaire et secondaire), etherCON |

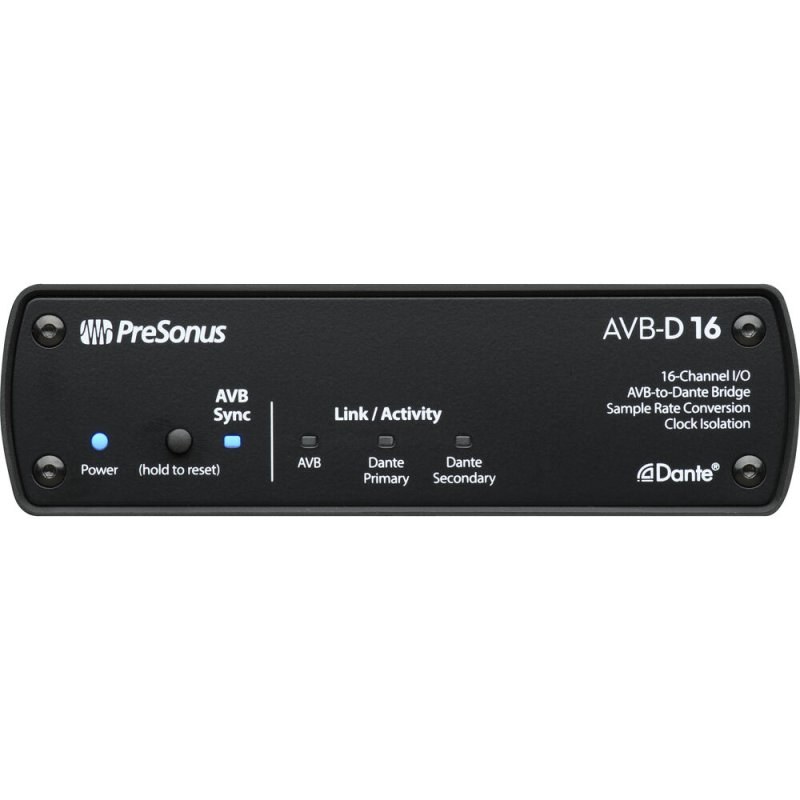

| Voyants | Alimentation, synchronisation AVB, activité AVB et Dante |
| Alimentation | Bloc externe fourni, 100 à 230 V c.a. |
| Dimensions (L x H x P) | 146 x 43 x 150 mm |
À quoi ça sert
- Relier une console StudioLive Series III à des haut-parleurs Dante
- Envoyer des canaux vers une régie de diffusion équipée en Dante
- Recevoir dans le réseau AVB des sources Dante, comme des lecteurs
- Partager un même pont entre plusieurs consoles du réseau AVB
Comparer avec d'autres fabricants
Les ponts entre formats réseau viennent souvent de fabricants spécialisés, avec davantage de canaux et un usage de grande tournée.
| Modèle | Formats reliés | Capacité annoncée |
|---|---|---|
| PreSonus AVB-D16 | AVB et Dante | 16 canaux dans chaque sens |
| Klark Teknik DN9650 | AES50 et Dante ou MADI, par module | Jusqu'à 64 canaux bidirectionnels |
| DirectOut PRODIGY.MP | AVB/Milan, Dante, MADI, AES3, par modules | Jusqu'à 128 canaux par module MILAN.IO |
| RME M-32 AD Pro II | AVB et MADI | AVB 128 x 128, 32 convertisseurs analogiques |
Questions fréquentes
- L'AVB-D16 convertit-il aussi de Dante vers AVB ?
- Oui, il fonctionne dans les deux sens : 16 canaux de l'AVB vers le Dante, et 16 canaux du Dante vers l'AVB.
- L'AVB-D16 prend-il en charge l'AES67 ?
- PreSonus ne mentionne que l'AVB et le Dante pour l'AVB-D16 : aucune compatibilité AES67 n'est annoncée, ni sur sa page ni dans son manuel.
- Peut-on utiliser l'AVB-D16 avec une NSB 16.8 sans console ?
- Oui, mais il faut alors un contrôleur AVDECC tiers pour router l'audio : Universal Control a besoin d'une console StudioLive Series III sur le réseau pour gérer le routage AVB.
- Peut-on mettre les appareils Dante sur le même réseau que l'AVB ?
- PreSonus recommande de séparer les appareils Dante du réseau AVB. C'est justement ce que permet l'AVB-D16 : deux réseaux distincts, reliés par l'audio seulement.
