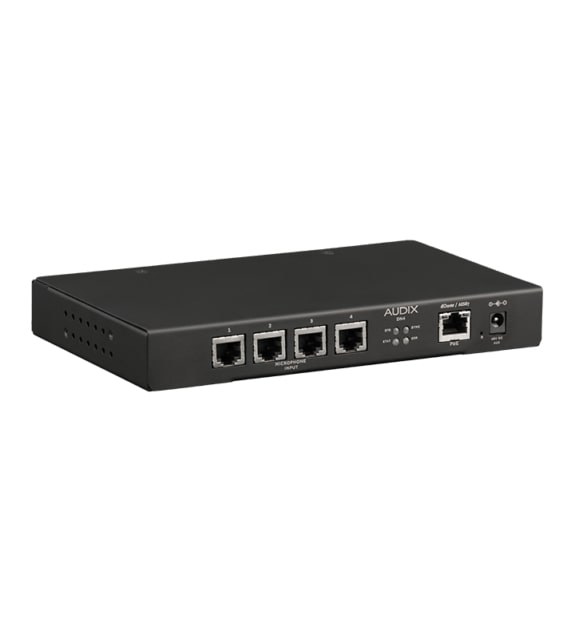

Audix DN4, interface Dante et AES67 à quatre entrées micro RJ45
La DN4 est une interface qui fait entrer quatre micros d'installation Audix sur un réseau Dante ou AES67 : chaque micro s'y raccorde par un seul câble réseau blindé, qui porte à la fois le son, l'alimentation fantôme, le bouton et les voyants.
Ce qui le distingue
- Quatre ports RJ45 pour micros Audix
- Son en 24 bits, 48 kHz, Dante ou AES67
- Alimentée par PoE 802.3af
- Logique de boutons et de voyants par port
Un câble par micro
Avec un micro analogique classique, il faut du câble audio, parfois un fil de commande et un préampli par micro. Le système Dante d'Audix regroupe tout sur un câble CAT blindé à prise RJ45 aux deux bouts. Moins de fils à tirer au plafond, moins d'erreurs de raccordement, et une installation plus rapide. La DN4 accepte les micros Audix à capsule unique équipés d'une prise RJ45, comme les micros de plafond M70WD et M55WD.
Réglée à distance
Chaque canal a son gain, en huit crans de 0 à +36 dB, un filtre passe-haut à 15 ou 238 Hz et un filtre passe-bas hors circuit, à 5, 7 ou 10 kHz. Tout se règle par logiciel, sans monter dans l'échelle, et la mémoire flash conserve les réglages après une panne de courant.
Boutons et voyants sur le réseau
Chaque port offre une entrée logique pour le bouton du micro et deux sorties de 5 V pour ses voyants, pilotés par le processeur de la salle sur le réseau. La DN4 est prête pour Dante Domain Manager, accepte une adresse IP fixe ou dynamique, et elle est évaluée UL2043 pour être installée au-dessus d'un faux plafond.
Fiche technique
| Entrées | Quatre ports RJ45 blindés |
|---|---|
| Réseau | Dante, AES67, quatre canaux |
| Résolution | 24 bits, 48 kHz |
| Gain | 0 à +36 dB, huit crans |
| Filtres | Passe-haut 15 ou 238 Hz ; passe-bas 5, 7 ou 10 kHz |
| Fantôme | 48 V, 14 mA par port |
| Alimentation | PoE 802.3af ou 48 V c.c. |
| Dimensions | 28 x 202 x 125 mm |
À quoi ça sert
- Salle de réunion à quatre micros de plafond
- Centre des congrès
- Établissement d'enseignement
- Lieu de culte en réseau
Comparer avec d'autres fabricants
D'autres interfaces micro vers Dante :
| Fabricant | Modèle | Particularité |
|---|---|---|
| Audix | DN4 | Quatre ports RJ45, logique par port |
| Shure | ANI4IN | Quatre entrées analogiques vers Dante |
| Shure | ANI22 | Deux entrées et deux sorties Dante |
Questions fréquentes
- Faut-il une alimentation séparée ?
- Non, pas avec un commutateur réseau PoE conforme à 802.3af ; une alimentation externe de 48 V c.c. est aussi possible.
- Quels micros se branchent sur la DN4 ?
- Les micros Audix à capsule unique équipés d'une prise RJ45, comme les M70WD et M55WD.
- Les boutons et voyants des micros fonctionnent-ils ?
- Oui : chaque port a une entrée logique et deux sorties de 5 V, commandées par le processeur sur le réseau.
