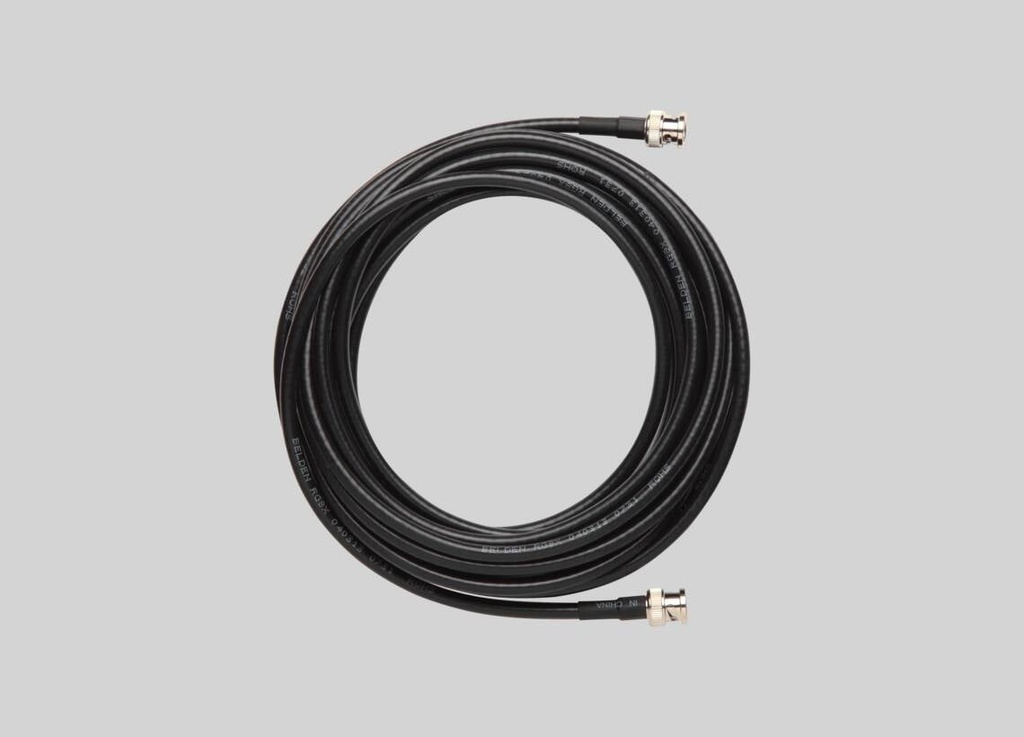

Shure UA825, câble d'antenne coaxial BNC de 25 pi (7,5 m)
Le Shure UA825 est un câble coaxial de 25 pieds (7,5 m), de type RG-8X/U et d'impédance 50 Ω, muni de connecteurs BNC aux deux bouts. Il relie une antenne déportée à un récepteur sans fil Shure quand le récepteur reste en régie, loin de la scène.
Ce qui le distingue
- Câble RG-8X/U de 50 Ω, l'impédance des entrées d'antenne des récepteurs Shure
- Connecteurs BNC à chaque extrémité
- 25 pieds : la longueur que Shure recommande pour le RG-8X/U sans amplificateur d'antenne
- Shure le donne compatible avec ses systèmes sans fil ULX-D, QLX-D, SLX-D+ et avec le récepteur BLX4R
Pourquoi déporter une antenne
Quand le récepteur ne peut pas se rapprocher des émetteurs, Shure conseille d'en rapprocher les antennes. Celles-ci se placent loin des grandes surfaces métalliques et des ordinateurs, espacées de 1 à 2 pieds en UHF, et chacune rejoint le récepteur par son propre câble.
Pourquoi 25 pieds
La FAQ de Shure fixe à 25 pieds la longueur maximale de RG-8X/U entre une antenne UHF et le récepteur, sans amplificateur. Ce câble perd environ 12 dB par 100 pieds à 800 MHz : sur 25 pieds, la perte reste près de 3 dB, le seuil que Shure juge habituellement acceptable.
Fiche technique
| Type de câble | Coaxial RG-8X/U |
|---|---|
| Impédance | 50 Ω |
| Longueur | 25 pi (7,5 m) |
| Connecteurs | BNC à BNC |
| Perte repère selon Shure | Environ 12 dB par 100 pi à 800 MHz (RG-8X/U) |
À quoi ça sert
- Monter une antenne au bord de la scène quand le récepteur reste en régie
- Relier une antenne à un émetteur sans fil P9T ou à un système de retours intra-auriculaires PSM 900
- Remplacer un câble d'antenne écrasé dans une installation existante
Comparer avec d'autres fabricants
D'autres câbles d'antenne BNC, chez un autre fabricant. Données publiées par le fabricant.
| Modèle | Type de câble | Longueur | Connecteurs |
|---|---|---|---|
| Shure UA825 | RG-8X/U, 50 Ω | 7,5 m (25 pi) | BNC à BNC |
| Sennheiser GZL RG 8x - 5m | Coaxial à faible perte, 50 Ω | 5 m | BNC |
| Sennheiser GZL RG 8x - 10m | Coaxial à faible perte, 50 Ω | 10 m | BNC |
| Sennheiser GZL RG 58 - 5m | Coaxial RG 58, 50 Ω | 5 m | BNC |
Questions fréquentes
- Comment calculer la perte d'un câble d'antenne coaxial ?
- Shure propose un outil en ligne pour choisir câbles et amplificateurs d'antennes déportées, et renvoie à des calculateurs de perte. Repère : le RG-8X/U perd environ 12 dB par 100 pieds à 800 MHz.
- Peut-on déporter les antennes de n'importe quel récepteur Shure ?
- Non. Les antennes quart d'onde livrées avec le BLX4R, le SLX-D et l'ULX standard utilisent le boîtier du récepteur comme partie de l'antenne : Shure interdit de les monter à distance. Les antennes demi-onde livrées avec ses systèmes numériques QLX-D, ULX-D et Axient Digital, elles, se déportent.
- Faut-il un câble pour chaque antenne ?
- Oui. Sur un récepteur à diversité, les deux antennes se placent dans l'aire de jeu et rejoignent le récepteur par deux câbles coaxiaux distincts.
Avis clients
Une antenne déportée avec l'UA825 ? Un avis sur le montage aide les autres techniciens.
Aucun avis pour le moment. Soyez le premier à partager votre expérience après votre achat.
