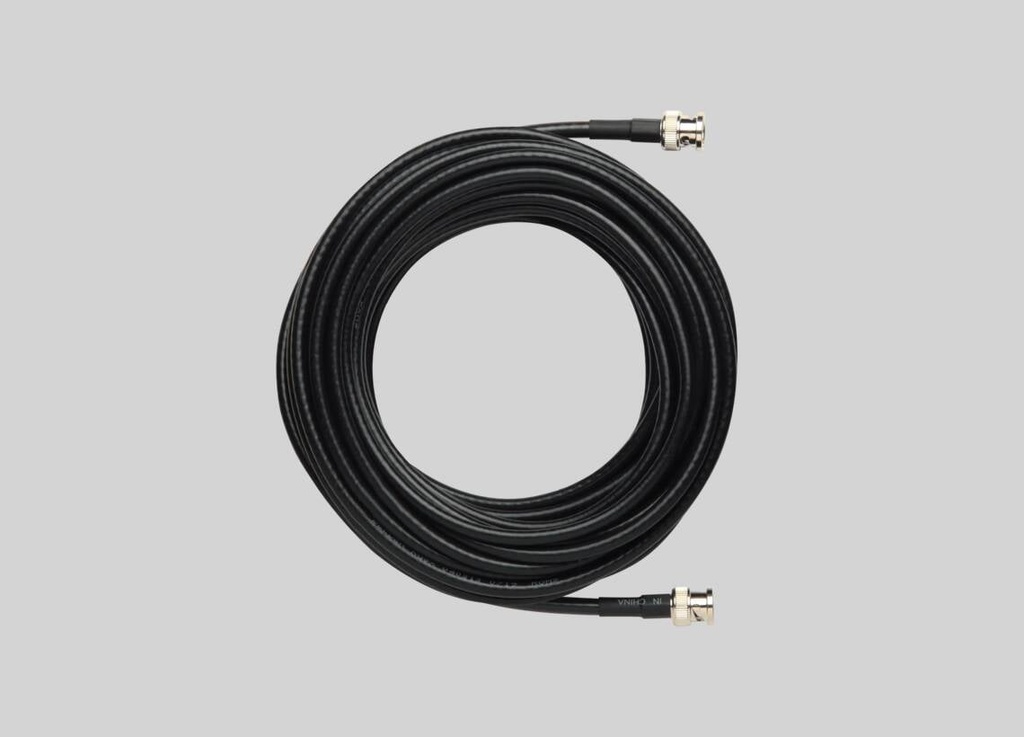

Shure UA850, câble d'antenne coaxial BNC de 50 pi (15 m)
Le Shure UA850 est un câble coaxial de 50 pieds (15 m), de type RG-8X/U, d'impédance 50 Ω, à connecteurs BNC, conçu pour un usage sous 1 GHz. Il couvre la distance d'une régie au fond de salle jusqu'à la scène, à condition de compenser sa perte par un amplificateur d'antenne.
Ce qui le distingue
- 50 pieds (15 m) d'une seule longueur, sans raccord intermédiaire
- RG-8X/U de 50 Ω, adapté aux entrées d'antenne Shure
- Connecteurs BNC aux deux extrémités
- Pour les fréquences inférieures à 1 GHz, selon Shure
Au-delà de 25 pieds, on amplifie
Le tableau de Shure limite le RG-8X/U à 25 pieds sans amplification. Sur 50 pieds, la perte double : Shure conseille alors un amplificateur en ligne UA834 placé à l'antenne, ou une antenne active comme l'UA874. Avec un amplificateur de 10 dB, le même tableau autorise jusqu'à 108 pieds de RG-8X/U.
Vérifier le récepteur avant d'acheter
L'amplificateur UA834 ne fonctionne que branché à certains appareils Shure, dont les récepteurs numériques ULX-D (ULXD4, ULXD4D et ULXD4Q) et les distributeurs d'antennes UA844 et UA845. Les récepteurs BLX4R, QLXD4, SLXD4 et SLXD4D, eux, ne fournissent pas le courant qui fait fonctionner l'UA834 ou l'antenne active UA874.
Une longueur continue
Chaque raccord entre deux câbles ajoute de la perte. Shure recommande un seul tronçon de l'antenne au récepteur, ce que les 50 pieds de l'UA850 permettent sans rallonge.
Fiche technique
| Type de câble | Coaxial RG-8X/U |
|---|---|
| Impédance | 50 Ω |
| Longueur | 50 pi (15 m) |
| Connecteurs | BNC à BNC |
| Fréquences | Inférieures à 1 GHz |
| Longueur sans amplificateur selon Shure | 25 pi pour le RG-8X/U |
À quoi ça sert
- Antenne active Shure UA874 au bord de la scène, récepteur numérique ULX-D en régie
- Grande salle où le récepteur reste au fond, derrière la console
- Ligne d'antenne avec amplificateur UA834 monté directement à l'antenne
Comparer avec d'autres fabricants
D'autres câbles d'antenne BNC de grande longueur, chez un autre fabricant. Données publiées par le fabricant.
| Modèle | Type de câble | Longueur | Perte publiée |
|---|---|---|---|
| Shure UA850 | RG-8X/U, 50 Ω | 15 m (50 pi) | Repère Shure : environ 12 dB par 100 pi à 800 MHz |
| Sennheiser GZL RG 8x - 10m | Coaxial à faible perte, 50 Ω | 10 m | Non indiquée sur la page du fabricant |
| Sennheiser GZL RG 8x - 20m | Coaxial à faible perte, 50 Ω | 20 m | 16,8 dB max. par 100 m à 400 MHz |
Questions fréquentes
- Faut-il un amplificateur d'antenne avec 50 pieds de câble ?
- Selon Shure, oui pour du RG-8X/U : son tableau le limite à 25 pieds sans amplification. Un UA834 à l'antenne ou une antenne active UA874 compense la perte.
- Les deux antennes doivent-elles avoir la même longueur de câble ?
- Non. Shure précise que chaque antenne d'un récepteur à diversité se relie avec la longueur minimale nécessaire, même si les deux câbles diffèrent.
- Peut-on raccorder deux câbles pour allonger la ligne ?
- C'est possible, mais chaque raccord ajoute de la perte. Shure recommande une longueur continue de l'antenne au récepteur.
- L'amplificateur UA834 fonctionne-t-il avec tous les récepteurs ?
- Non. Shure le limite notamment aux AD4D, AD4Q, ULXD4, ULXD4D, ULXD4Q, UA844 et UA845. Il ne fonctionne pas branché directement à un BLX4R, un QLXD4, un SLXD4 ou un SLXD4D.
